Con DOT non partite mai da zero

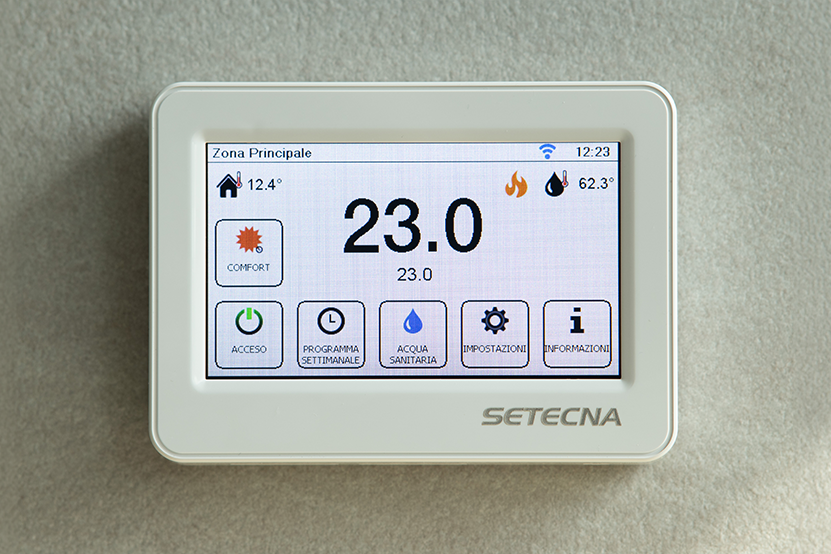

DOT è una piattaforma completa con display TFT a colori da 4,3”, per il controllo e la supervisione di sistemi HVAC.
Che dobbiate controllare una Pompa di Calore, una VMC, o un’intera centrale termica, in DOT troverete tutto ciò che vi serve
Un concentrato di tecnica,
un ventaglio di possibilità
DOT sembra un termostato smart con un display generoso, ma c’è molto di più:
MCU CORTEX M4+M0
Potente microcontrollore dual core Cortex M4+M0, 32 bit con FPU; clock dinamico da 12 a 180Mhz; 8M di SDRAM: potenza e spazio sufficienti per qualunque applicazione HVAC
GET STARTEDDISPLAY TFT TOUCH DA 4,3″
L’ampio display touch screen a colori TFT da 4,3″ (480×272), da la massima libertà di realizzare una interfaccia utente personalizzata in base alle esigenze del prodotto
GET STARTEDMODULO WIFI
Interfaccia WIFI integrata, per telegestione tramite il Cloud S5A, lo scarico dati da portale WiMeter, l’aggiornamento da remoto del Firmware
GET STARTEDSENSORE T+RH/VOC
Sensore integrato di Temperatura e Umidità dell’Aria; sensore opzionale di qualità dell’aria (VOC)
GET STARTEDINGRESSO AUSILIARIO
Ingresso ausiliario, usabile sia per leggere un contatto pulito (termostato, consenso), che per leggere un sensore aggiuntivo di temperatura (oltre a quello a bordo)
GET STARTEDREAL TIME CLOCK
Orologio/Datario integrato, funzionante anche a dispositivo disalimentato tramite supercap di backup a bordo
GET STARTEDPORTA USB MINI-B
Una porta USB permette di collegarsi localmente da PC per le operazioni di configurazione; tramite USB è anche possibile aggiornare il firmware del sistema (DFU Mode)
GET STARTEDINTERFACCIA RS485 REG
La prima interfaccia RS485 a bordo è usata tipicamente per collegarsi con le periferiche del sistema REG: Espansioni, Sensori da Incasso e altro; è comunque possibile utilizzarla per altre funzioni se l’applicazione lo richiede
GET STARTEDINTERFACCIA RS485 MODBUS
La seconda interfaccia è normalmente utilizzata per comunicare in ModBUS RTU con dispositivi specifici: Pompe di Calore, VMC, Contatori di energia, ecc.; anche in questo caso la funzione piò essere totalmente defintia da firmware in base alle esigenze
GET STARTEDINTERFACCIA OPENTHERM
Una interfaccia Opentherm optoisolata a bordo permette di comunica con una caldaia a condensazione; ulteriori caldaie possono essere collegate tramite la porta REG ed i moduli REG-OTG e OT4
GET STARTEDKERNEL REG INTEGRATO
All’interno di DOT è residente l’intero kernel di regolazione che stà alla base del sistema REG, e che permette di gestire impianti radianti, centrale termica e trattamento aria di ogni dimensione; almeno il 90 % (ma spesso il 100%) degli algortimi di cui potreste aver bisogno è già implementato.
GET STARTEDINTERNAZIONALIZZAZIONE
Il firmware è già predisposto per la gestione multilingua: l’utente può selezionare la lingue ed automaticamente tutte le schermate di adattano
GET STARTEDNon solo un dispositivo, una piattaforma completa,
rigorosamente OEM
Sviluppare un prodotto OEM basato su DOT non è solo avere accesso ad un piattaforma hardware versatile:
portando in dote il Kernel REG ed il Cloud S5A, ogni prodotto può adottare fin dal primo momento tutti i plus che contraddistinguono l’ecosistema Setecna REG
KERNEL REG
32 Zone, 8 Circuiti diretti o miscelati, Deumidificatori, VMC e molto altro…
Se il vostro obiettivo è gestire la Pompa di Calore ma il vostro cliente vuole che controlliate tutto l’impianto, è già tutto pronto
REGCONFIG
Un unico software per la configurazione in locale, offline o tramite cloud, con la possibilità di generare automaticamente schemi di impianto, e molto altro.
Dell’Assistente AI integrato vi abbiamo già parlato
CLOUD S5A
Impianti immediatamente telegestibili via Web e APP (anche custom), interfacciabili con sistemi Smart Home (Alexa, Google, Apple), sistemi BMS e molto altro
GET STARTEDESPANSIONI E SENSORI
Tutte le espansioni, i sensori e le interfacce del Sistema REG possono essere immediatamente collegate e controllate ai sistemi basati su DOT
GET STARTEDAGGIORNAMENTO FIRMWARE
Che sia in campo, tramite interfaccia USB, oppure da remoto, utilizzando il WIFI integrato, DOT ha tutta l’infrastruttura per l’aggiornamento del firmware, indispensabile per lo sviluppo e l’evoluzione del prodotti
GET STARTEDHEAT PUMP CASCADE
Un modulo specifico per DOT permette di creare cascate di pompe di calore ModBUS: è già tutto pronto, just add driver
GET STARTEDAlcune applicazioni del DOT
Vi presentiamo alcune delle implementazioni basate su DOT

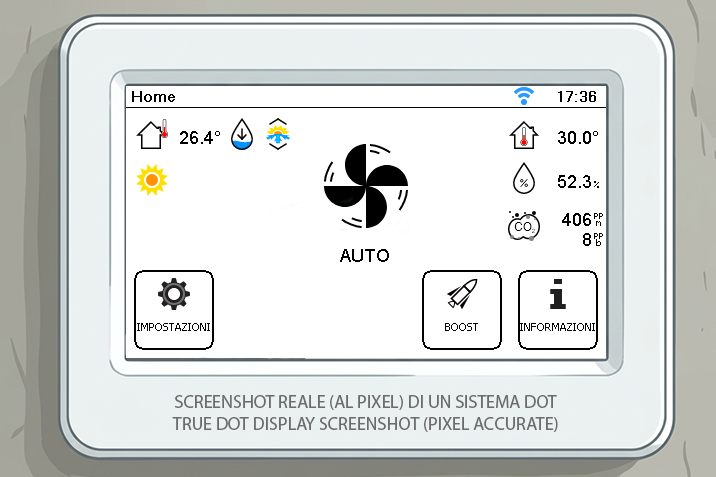

DOT4VMC
DOT usato come interfaccia utente evoluta per unità di trattamento aria e ventilazione meccanica controllata
learn more

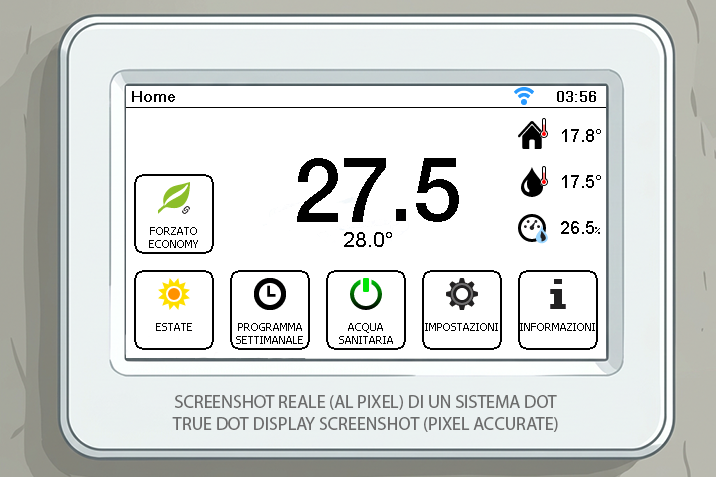

DOT10ALL HPC
DOT10ALL-HPC permette di gestire una cascata di pompe di calore (da 1 a 5 unità) e una caldaia opentherm; ideale per sistemi ibridi, cascate e centrali termiche
learn more
DOT4OT
Il DOT per caldaia singola concepito per il produttore ed il manutentore di caldaie a condensazione: accesso completo da remoto ai TSP, diagnostica avanzata, e fidelizzazione del cliente.
