DOT è una piattaforma completa, basata su un microprocessore ARM Cortex M4 ed un display TFT a colori da 4,3”, per il controllo e la supervisione di sistemi HVAC.
![](https://services.setecna.it/wp-content/uploads/2021/07/REG-DOT-B-1-1024x1000.png)
Nella sua versione più completa, il DOT integra a bordo:
- un sensore di temperatura e umidità;
- un sensore di qualità dell’aria;
- un contatto in ingresso analogico o digitale;
- un bus OpenTherm per la gestione di Caldaie che supportano tale protocollo;
- un bus Modbus per la gestione di pompe di calore per la climatizzazione estiva e invernale e per la produzione di acqua calda sanitaria, di unità di ventilazione, integrazione e/o deumidifica e di contatori di energia con firmware dedicato;
- un bus REG per la gestione dei moduli I/O del Sistema REG (REG-IOA, REG-IOB, REG-IOC, REG-EXP-8), dei sensori temperatura/umidità via bus (REG-TH e REG-THL) e di sensori di qualità dell’aria via bus (REG-AQ);
- un modulo WiFi per la connessione al portale www.s5a.eu;
- una porta mini USB tipo B 2.0 per collegarsi tramite PC.
Il DOT può essere fornito con differenti configurazioni hardware e con un firmware completamente personalizzabile che permette la supervisione totale di un sistema HVAC e la sua telegestione via web e app mobile.

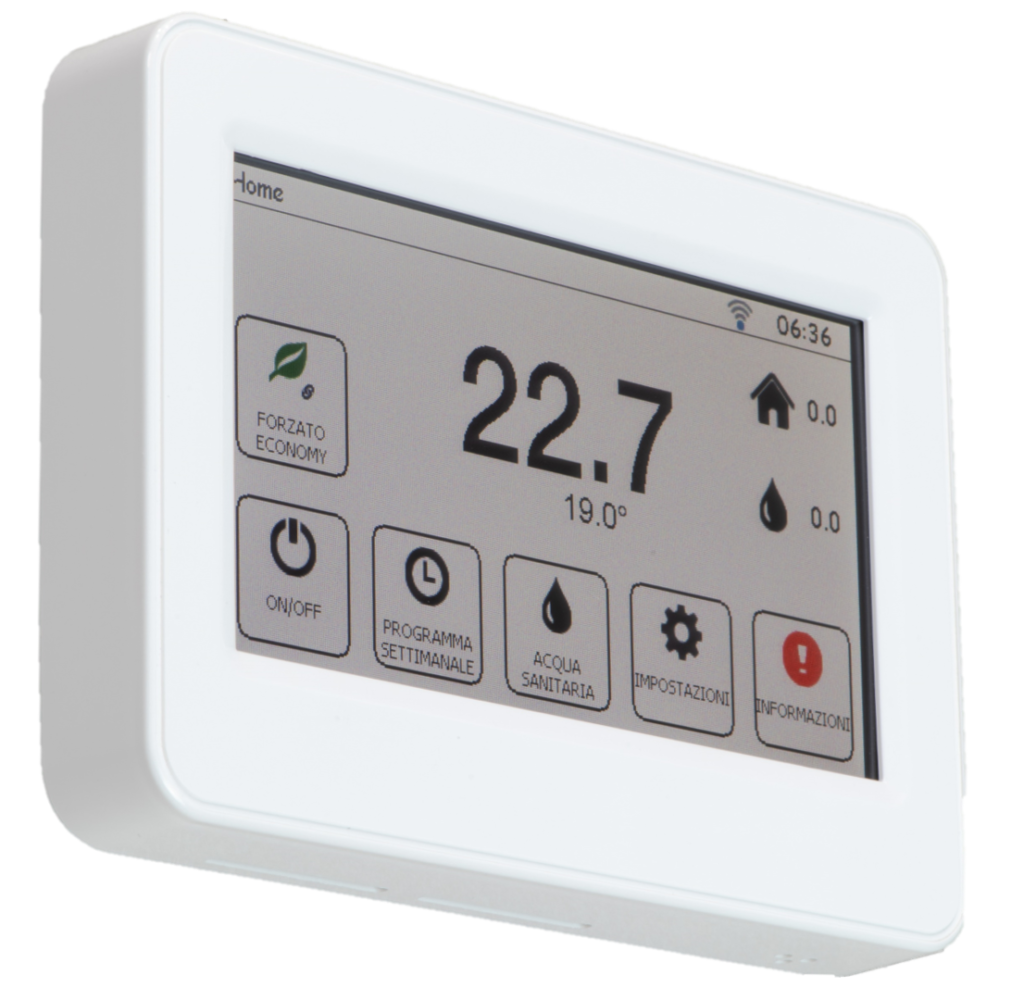

Il DOT si presenta come un elegante display con risoluzione 480×272 pixels incorniciato in una confezione di plastica rigida bianca, da montare a parete in ambiente domestico per uso come termostato o in centrale termica come pannello di controllo.
L’utente interagisce con il DOT tramite touch sul display o tramite la telegestione via web o app mobile quando il WiFi è configurato per connettersi in Internet. Il firmware può essere aggiornato via rete o via USB mediante la porta USB.

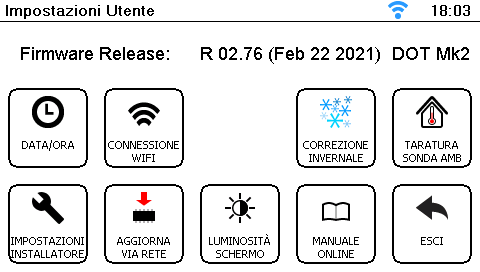

L’interfaccia grafica del DOT si presenta semplice da usare, con le funzioni principali mostrate in maniera intuitiva per l’utente finale e le ulteriori configurazioni disponibili in menu avanzati per l’installatore e l’assistenza tecnica.
Vi è infine la possibilità di associare a ciascun dispositivo un QR code attraverso il quale si può accedere al manuale o altra documentazione tecnica.
DOT per la GESTIONE DI UNA POMPA DI CALORE VIA MODBUS RTU
![](https://services.setecna.it/wp-content/uploads/2022/01/Risorsa-1.png)

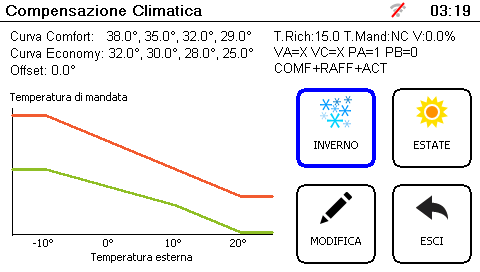

Il DOT sviluppato per la gestione di una pompa di calore consente di gestire il generatore in maniera completa mediante protocollo Modbus RTU, inoltre è possibile installarlo nell’abitazione e grazie al sensore di Temperatura e Umidità incluso adattare la temperatura richiesta alla pompa di calore anche in base alla temperatura esterna. Il display è completo di modem Wi-Fi.

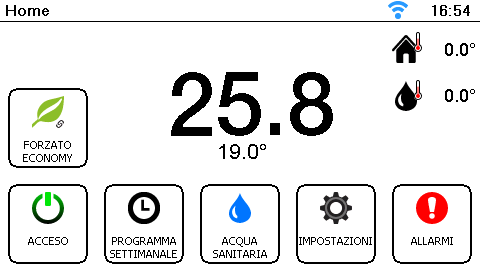

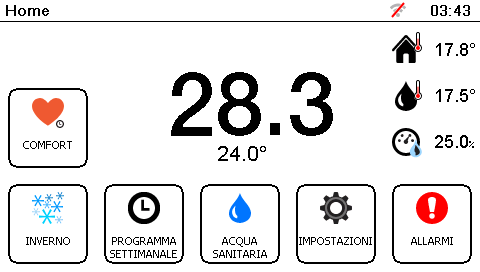

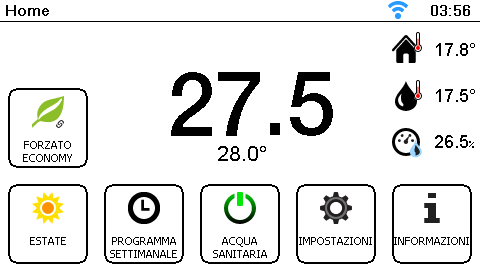

Di seguito alcune schermate della Home page del DOT per Pompe di Calore dove è possibile:
- visualizzare la stagione
- visualizzare la temperatura esterna e dall’acqua calda sanitaria se presente
- impostare la modalità di lavoro della zona gestita dal sensore di temperatura e umidità ambiente (Comfort, Economy o OFF)
- accedere al programma settimanale

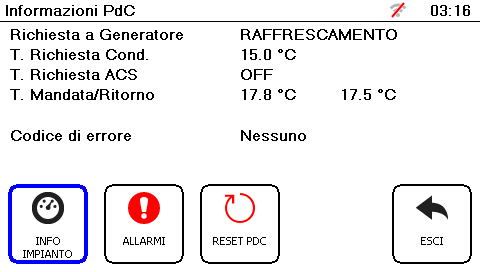

- accedere al menu impostazioni e informazioni relative alla pompa di calore
- visualizzare gli allarmi se presenti
DOT per la GESTIONE DI UNA CALDAIA VIA OPENTHERM
![](https://services.setecna.it/wp-content/uploads/2022/01/Risorsa-2@3x-1024x318-1.png)
Il DOT sviluppato per la gestione di una caldaia consente di gestire il generatore in maniera completa mediante protocollo OpenTherm, inoltre è possibile installarlo nell’abitazione e grazie al sensore di Temperatura e Umidità incluso adattare la temperatura richiesta alla caldaia anche in base alla temperatura esterna. Il display è completo di modem Wi-Fi.

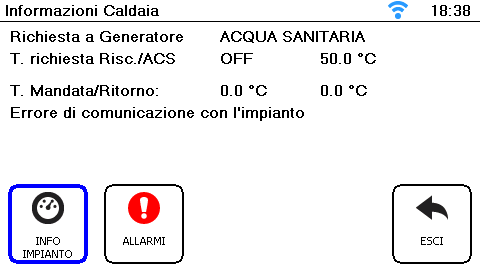

Di seguito alcune schermate della Home page del DOT per Caldaie dove è possibile:
- visualizzare la stagione
- visualizzare la temperatura esterna e dall’acqua calda sanitaria se presente
- impostare la modalità di lavoro della zona gestita dal sensore di temperatura e umidità ambiente (Comfort, Economy o OFF)
- accedere al programma settimanale
- accedere al menu impostazioni e informazioni relative alla caldaia
- visualizzare gli allarmi se presenti
DOT come DISPLAY del SISTEMA REG
![](https://services.setecna.it/wp-content/uploads/2022/01/Risorsa-3.png)
Il DOT sviluppato come interfaccia utente del Sistema REG consente di gestire in maniera semplice e intuitiva l’impianto. Il REG-DOT-B ha a bordo un sensore di temperatura e umidità ed è completo di modem Wi-Fi.
Il REG-DOT-B è il display del Sistema REG, non necessita di nessuna programmazione specifica in quanto acquisisce automaticamente quella effettuata sul regolatore REG-DIN-8, quindi verrà visualizzato solo quanto programmato.
DOT per la GESTIONE DI UNA UNITA’ DI VENTILAZIONE/DEUMIDIFICA E INTEGRA
![](https://services.setecna.it/wp-content/uploads/2022/01/Risorsa-4.png)
Il DOT sviluppato per la gestione di una unità di ventilazione, integrazione e/o deumidifica consente di gestire l’unità in maniera completa mediante protocollo Modbus RTU e firmware dedicato; il sensore di temperatura, umidità e di qualità dell’aria permettono di garantire un comfort interno ottimale anche nelle abitazioni più coibentate. Il display è completo di modem Wi-Fi.

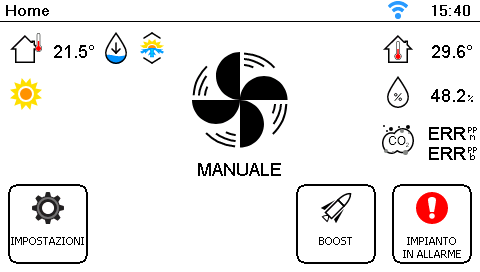

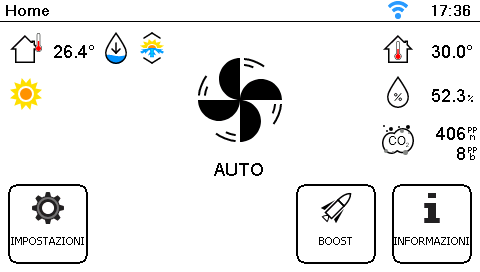

Di seguito alcune schermate della Home page del DOT per unità di ventilazione, integrazione e deumidifica dove è possibile visualizzare:
- la stagione e la temperatura esterna
- se l’integrazione o la deumidificazione sono attive
- la temperatura dell’aria ambiente e l’umidità relativa
- i ppm di CO2 e i ppb di VOC (composti volatili)
- la velocità del ventilatore e se in automatico o manuale

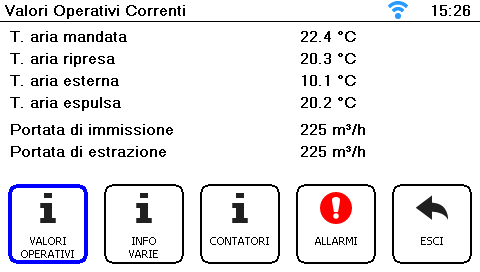

Tramite il menu Impostazioni e Informazioni è possibile accedere a sotto menu dedicati all’utente e all’assistenza tecnica.
DOT COMPLETO
Il DOT completo è full optional e include il protocollo OpenTherm, il protocollo Modbus RTU e il bus REG, un sensore di temperatura e umidità, un sensore di qualità dell’aria e un modem WiFi inclusi. Di fatto diventa il regolatore di tutto l’impianto e può sfruttare tutte le potenzialità del Sistema REG.
![](https://services.setecna.it/wp-content/uploads/2022/01/Risorsa-5-768x120-1.png)
La linea Modbus RTU può essere collegata a pompe di calore o altri generatori, unità di ventilazione, deumidificazione e integrazione attraverso lo sviluppo di un firmware dedicato.
La linea bus REG consente di poter collegare tutti i modulo I/O del sistema REG e i altri sensori bus REG-TH, REG-THL o REG-AQ.
La linea OpenTherm permette di gestire un generatore che ne supporta il protocollo.

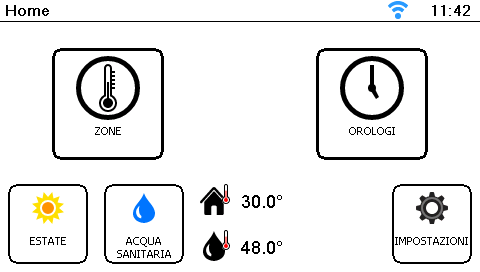

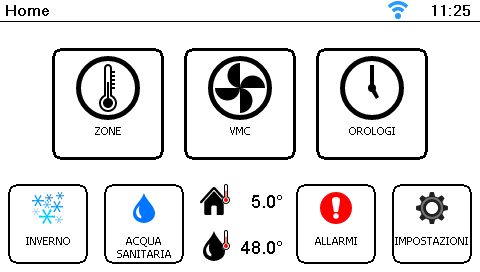

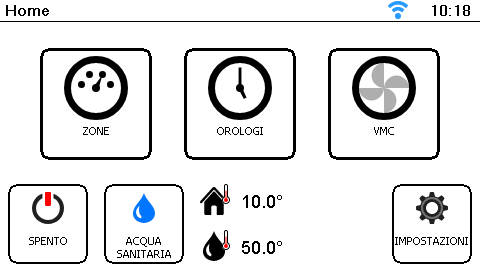

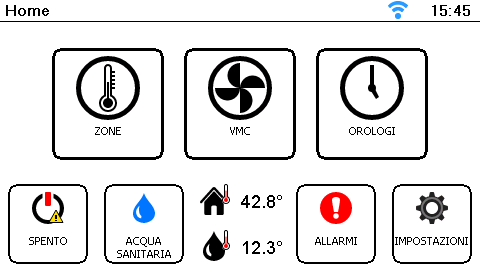

Si riportano alcune schermate del DOT completo che ha due Home Page:
- una dedicata all’utente da dove è possibile gestire le zone, gli orologi e le unità di rinnovo;

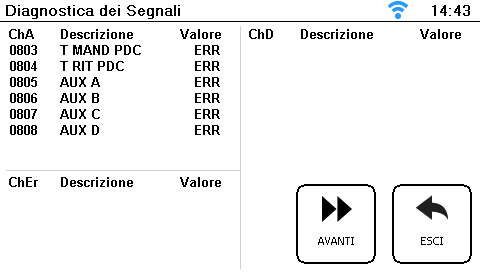

- una dedicata all’installatore da dove è possibile modificare i set point di mandata dei circuiti e visualizzare lo stato delle sorgenti e la diagnostica.
