Descrizione

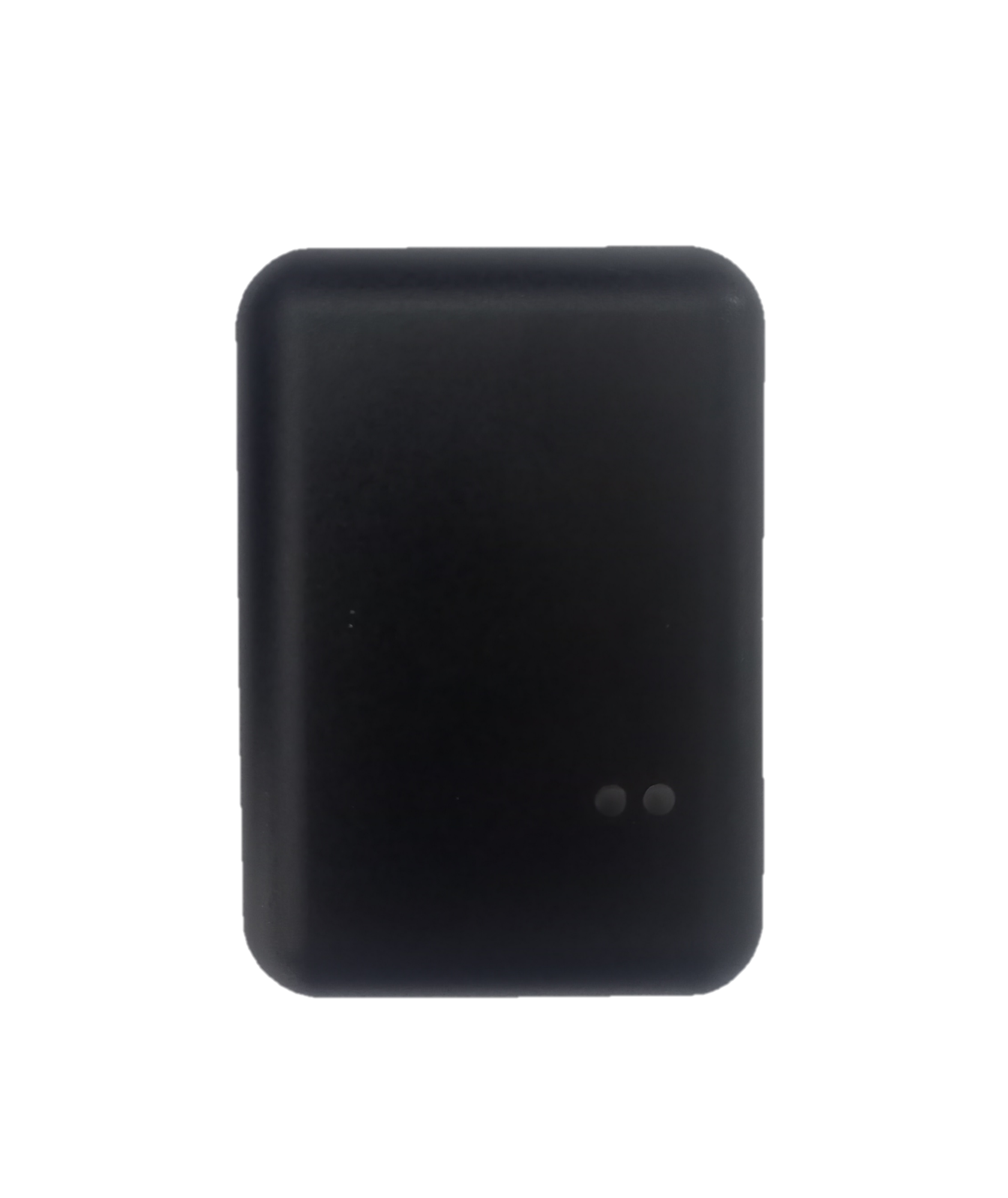

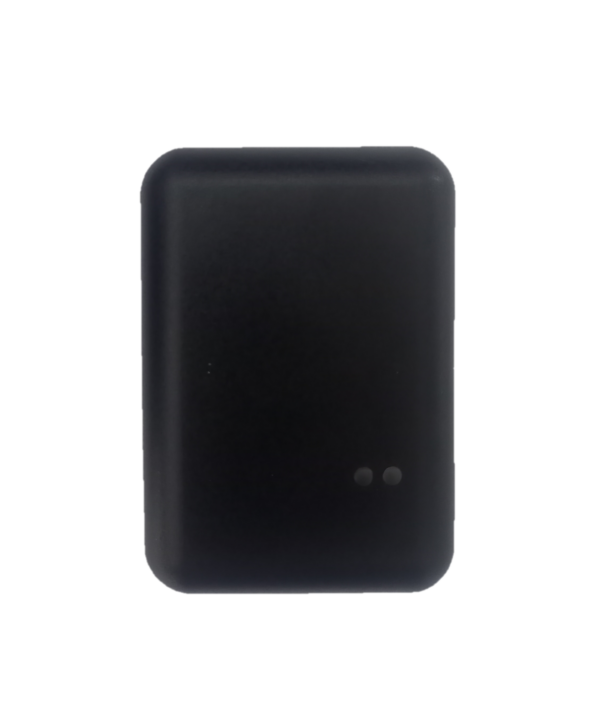

Il convertitore 0/10V-to-Opentherm può essere installato nel quadro elettrico oppure all’interno dello chassis del generatore con cui comunica. Il convertitore consente di gestire mediante segnale 0/10V in ingresso un generatore di calore via Opentherm controllandone la temperatura e/o la potenza. Il convertitore è predisposto con 1 canale per la comunicazione mediante protocollo OpenTherm con un solo generatore di calore, da cui viene alimentato, ed è dotato di relay in uscita che può essere utilizzato per la segnalazione di fiamma acceso o di allarme.

Tutti i collegamenti sono realizzati mediante morsetti non estraibili. Il modulo è dotato di led per indicazione di stato:

• LED 1 (verde) = comunicazione meditante protocollo Opentherm con la caldaia attivo (lampeggiante)
• LED 2 (giallo) = ingresso 0/10V attivo (segnale superiore a 1,5 V)

Clicca sul seguente link per visualizzare la scheda tecnica!

010-0T_DATASHEET
